一、抗拉強(qiáng)度（Rm）的測(cè)定：

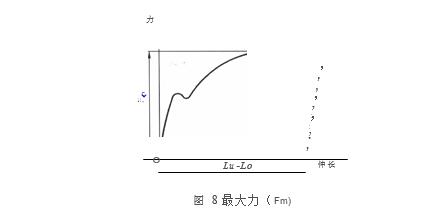

按照定義4. 9. 1 和采用圖解方法或指針方法測(cè)定抗拉強(qiáng)度。 對(duì)于呈現(xiàn)明顯屈服（不連續(xù)屈服）現(xiàn)象的金屬材料，從記錄的力延伸或力位移曲線圖，或從測(cè)力度盤，讀取過了屈服階段之后的力（見圖 8）；對(duì)于呈現(xiàn)無明顯屈服（連續(xù)屈服）現(xiàn)象的金屬材料，從記錄的力延伸或力位移曲線圖，或從測(cè)力度盤，讀取試驗(yàn)過程中的力。力除以試樣原始橫截面積（So） 得到抗拉強(qiáng)度 。
采用說明白國(guó)際標(biāo)準(zhǔn)未規(guī)定此條內(nèi)容 。為了按照定義4 . 9. 1 進(jìn)行具體測(cè)定，補(bǔ)充此條規(guī)定 。
可以使用自動(dòng)裝置（例如微處理機(jī)等）或自動(dòng)測(cè)試系統(tǒng)測(cè)定抗拉強(qiáng)度 ，可以不繪制拉伸曲線圖 。

二、斷面收縮率（Z）的測(cè)定：
1、按照定義4. 7測(cè)定斷面收縮率，斷裂后最小橫截面積的測(cè)定應(yīng)準(zhǔn)確到±2 %  。

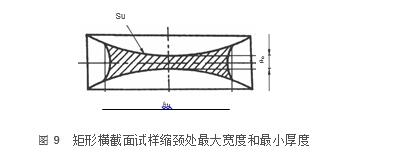

測(cè)量時(shí)，如需要將試樣斷裂部分仔細(xì)地配接在一起，使其軸線處于同一直線上。對(duì)于圓形橫截面試樣，在縮頸最小處相互垂直方向測(cè)量直徑 ，取其算術(shù)平均值計(jì)算最小橫截面積；對(duì)于矩形橫截面試樣， 測(cè)量縮頸處的寬度和最小厚度（見圖9），兩者之乘積為斷后最小橫截面積 。
2、原始橫截面積（S）與斷后最小橫截面積（S） 之差除以原始橫截面積的百分率得到斷面收縮率。
3、薄板和薄帶試樣、管材全截面試樣、圓管縱向弧形試樣和其他復(fù)雜橫截面試樣及直徑小于3mm 試樣，一般不測(cè)定斷面收縮率。
如要求，應(yīng)雙方商定測(cè)定方法，斷后最小橫截面積的測(cè)定準(zhǔn)確度亦應(yīng)符合1的要求 。
