試驗方法
1.1原始橫截面積的測定：
原始橫截面積的測量準確度取決于試樣的尺寸和類型 。附錄A至附錄D規(guī)定了各種類型試樣原始橫截面積的允許誤差。

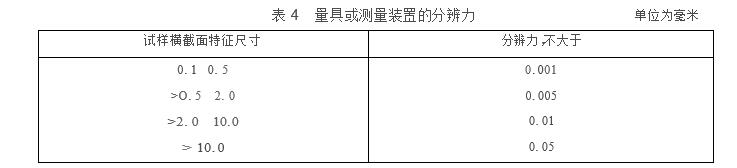

測量時建議按表4選用量具或測量裝置，應根據(jù)測量試樣的原始尺寸計算原始橫截面積，并至少保留 4位有效數(shù)字。

1.2 原始標距（Lo）的測定及標記：
使用小標記或細劃線標記原始標距，但不應使用可能引起過早斷裂的刻痕作標記 。
注 ：無缺口敏感性的材料允許用小刻痕作標記。
 如平行長度（Le ） 比原始標距長許多 ，例如非機加工試樣，可以標記一系列套疊的原始標距，一部分可以延伸到夾頭，但標距的標記必須在加熱區(qū)以內。
可以在試樣表面劃一根平行于試樣縱軸的線，并在此線上作出原始標距。對于自動化操作的試驗機，用引伸計兩刀刃間距作為原始標距。
1.3溫度的測量：
熱電偶測溫端應與試樣表面有良好的熱接觸，并避免加熱體對熱電偶的直接熱輻射 。當試樣標距小于50 mm 時，應在試樣平行長度內兩端各固定一支熱電偶 ；標距等于或大于50 mm ，應在平行長度的兩端及中間各固定一支熱電偶 。如果從經(jīng)驗中已知加熱爐與試樣的相對位置保證試樣溫度的變化不超過表2 規(guī)定時 ，熱電偶的數(shù)目可以減少 。
注：定于加熱裝置內時，必須經(jīng)校驗以保證指示溫度與試樣表面溫度的一致性  當其溫度。
1.4試樣的加熱：
將試樣逐漸加熱至規(guī)定溫度，加熱過程中，試樣的溫度不應超過規(guī)定溫度偏差上限 ，達到規(guī)定溫度后至少保持 10 min，然后調整引伸計零點 。
1.5 施加試驗力：
應對試樣無沖擊地施加力，力的作用應使試樣連續(xù)產(chǎn)生變形。試驗力軸線應與試樣軸線一致 ，以使試樣標距內的彎曲或扭轉減至最小 。
1.6上屈服強度R.u 和下屈服強度R.L 的測定
1.7呈現(xiàn)明顯屈服（不連續(xù)屈服） 現(xiàn)象的金屬材料，相關產(chǎn)品標準應規(guī)定測定上屈服強度或下屈服強度或兩者 。如未具體規(guī)定，應測定上屈服強度和下屈服強度 ，或下屈服強度。按照3. 9. 2.  1 和3. 9. 2. 2 的定義及采用下列方法測定上屈服強度和下屈服強度 。
